高压电容器成套装置

装置主要技术性能参数

装置电容容差：装置各相实测电容值与额定电容值之比应在 0% 至 +5% 的范围内；三相电容值中的最大值与最小值之比不应超过 1.02。

装置可在 1.05 倍额定电压下持续运行。

装置可在均方根电流不超过 1.3 倍额定电流的条件下持续运行。

电容器装置的接线方式主要分为单星形接线和双星形接线。电容器装置的保护方案通常归类如下：
主保护：内部及外部熔断器保护；

后备保护（继电保护）：
开口三角形电压保护、相电压纵差保护、桥式差流保护、中性点不平衡电流保护等。

此外，系统还应配置过电压、欠电压、过电流、瞬时过电流等保护功能。

设备运行环境

安装地点：室内或室外。安装及运行海拔高度：1000m及以下（若超过1000m，订货时必须注明）。

安装及运行区域环境温度：-40℃~+45℃（若温度超出此范围，订货时必须注明）。

设备安装面与垂直面的倾斜度不得超过5度；安装及运行区域内不得存在导电性或爆炸性粉尘、有害气体及蒸汽，且无剧烈机械振动。

抗震能力：水平地面加速度0.25g，垂直加速度0.125g，且两者同时作用（其中g为重力加速度）。

根据布局形式，该设备可分为：柜式、框架式和箱式。

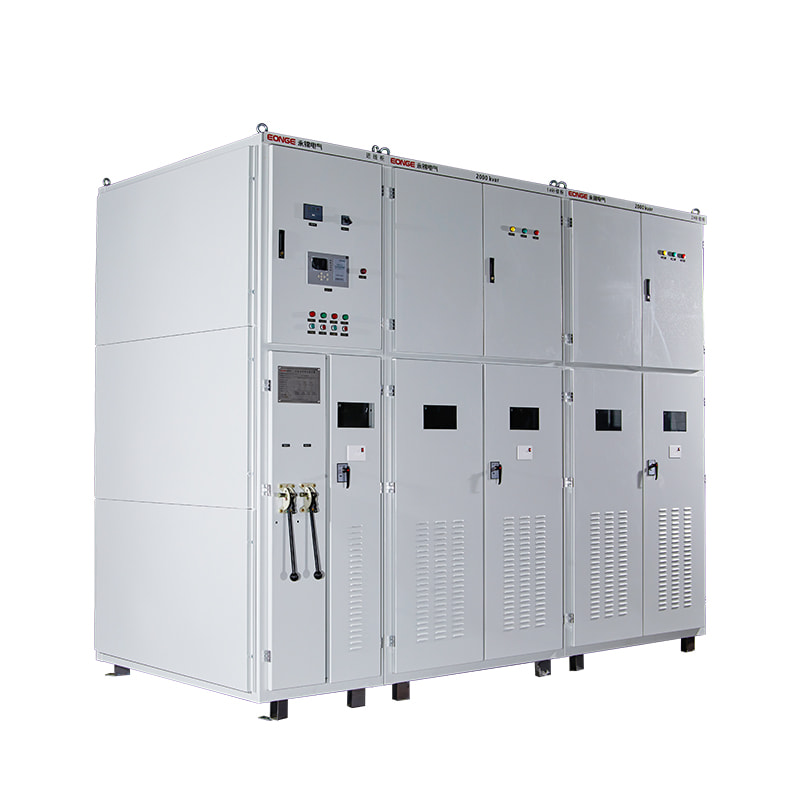

柜式结构：该结构采用类似于高压开关柜的框架设计，所有配置的元器件及附件均集成并安装于其中。柜门由钢板或镀锌钢网板制成。整套装置主要由三个部分组成：电抗器柜、放电柜和电容器柜。其特点是布局整洁紧凑，且安装便捷。这种柜式设计非常适用于额定电压为 6–10kV、额定容量为 300kvar–8000kvar 的室内应用场景。

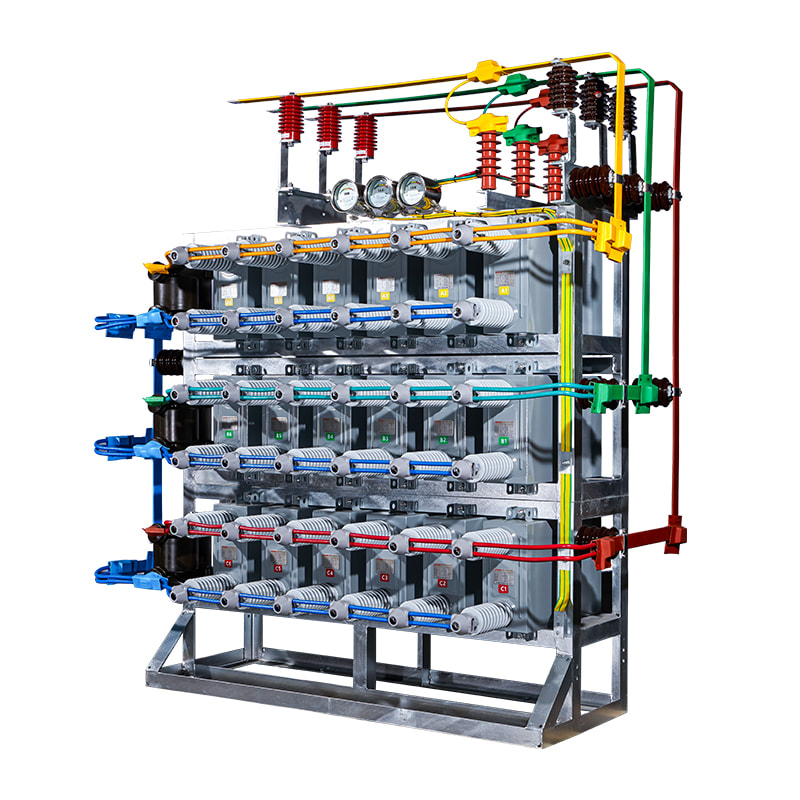

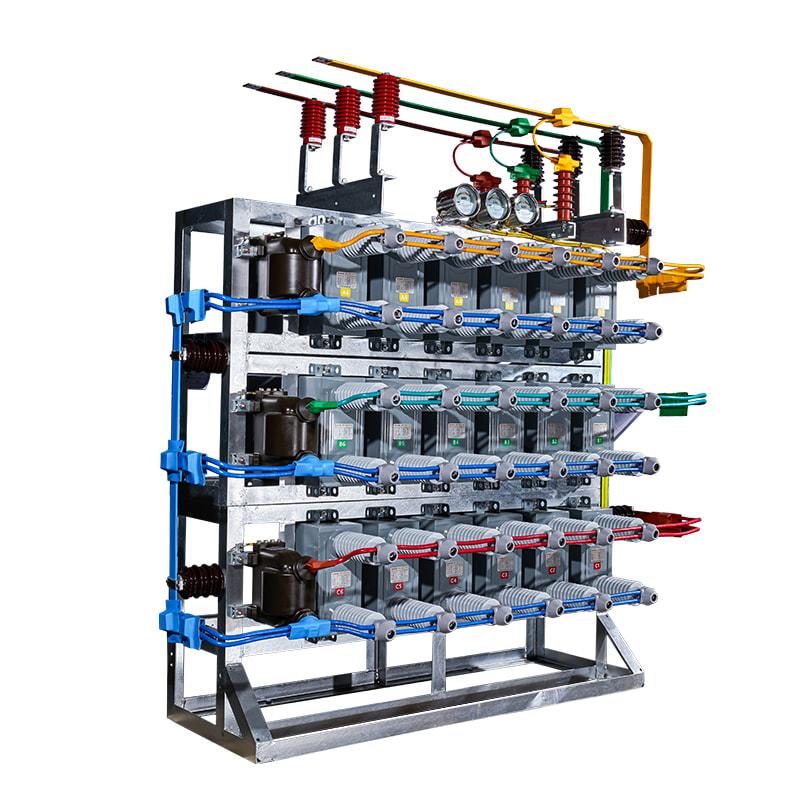

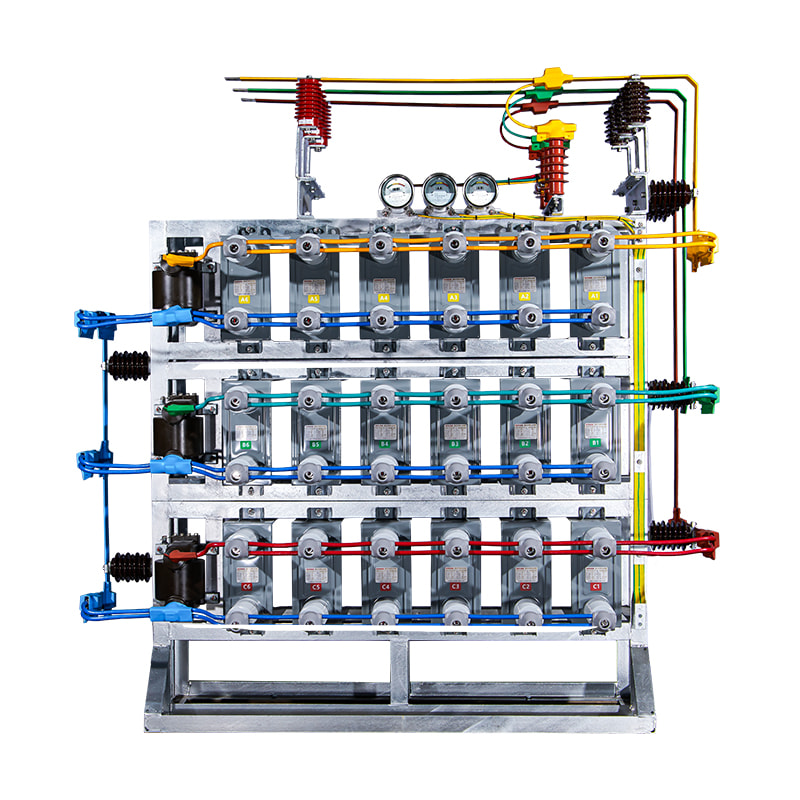

框架式：框架式结构通过焊接角钢、槽钢及其他型材构建成标准框架。电容器单元安装在框架上，从而构成模块化单元。根据实际需求，可将多个模块化单元与支柱绝缘子（用于模块间的连接）进行组合，从而配置出具有不同额定容量和额定电压的装置。

箱式：该结构可将框架式或柜式配置集成于一个独立的箱体外壳内。专为户外安装而设计，与框架式结构相比，其占地面积更小；且可配置为组别自动投切或固定投切模式，完全符合国际电力行业的相关标准。
