高压电容器

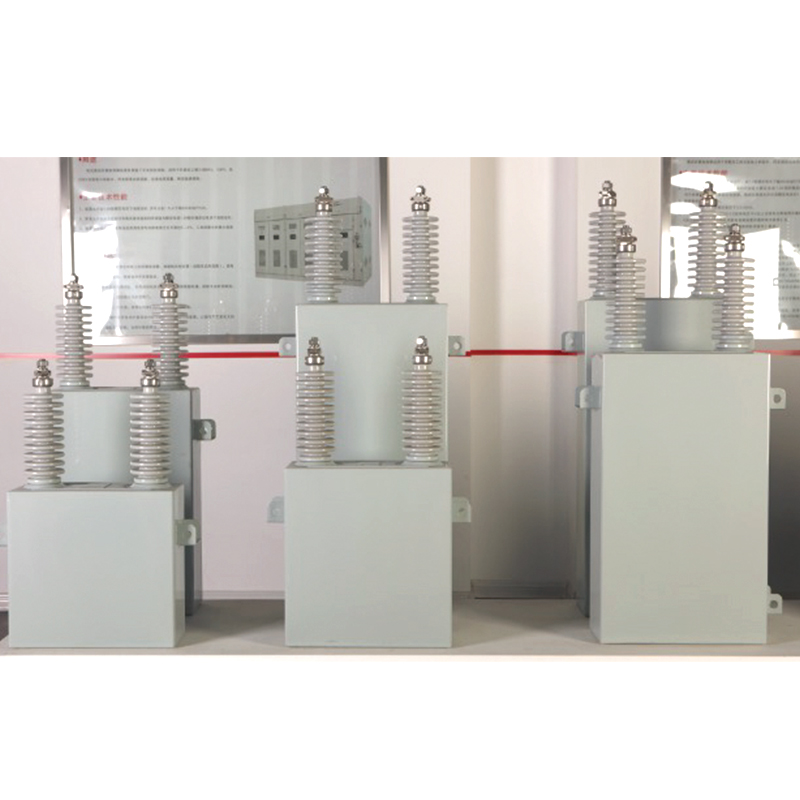

高压并联电容器单元

特点及优势
1、额定电压范围：3kV~24 kV。
2、额定容量范围：30kvar~800kvar。
3、产品采用高品质双面粗化聚丙烯薄膜、铝箔,可生物降解且较高绝缘强度液体作为浸渍剂，具有介质损耗低、寿命长等优异性能。
2、先进的设备保障：公司拥有先进的工艺及设备，全方位确保产品质量的同时，有效提升产品使用寿命。
3、铝箔自动折边：电容器元件的铝箔电极首、末端及边沿自动折边，改善极板边沿电场分布，提高了电容器的局放水平。
4、内熔丝保护：内熔丝作为元件的一道保护，放置在两个元件之间，隐蔽式结构，彻底解决了内熔丝拒动、误动和群爆现象，保障电容器安全可靠运行。
5、内置放电电阻：每个串联段均并有放电电阻，高质量的高压玻璃釉膜电阻可使电容器在断开电源后，剩余电压在10min内自√2Un峰值电压降至50V以下，从而确保安全。
6、自动焊接机器人：电容器外壳焊接、箱壁与箱盖焊接、吊攀与外壳焊接均采用进口的机器人工作站来完成，使焊缝平整、光滑、美观，焊接牢固无渗漏。
7、外壳抛丸处理：去除不锈钢表面氧化层和脏污，并使表面粗化，提高了油漆的附着强度，不易脱落，同时有效检验外壳焊缝质量。
8、防腐性能好：外壳采用不锈钢板整体成形，采用进口喷漆机器人，使电容器表面油漆喷得均匀缜密，油漆表面光滑细腻美观，确保电容器在寿命期间不生锈。

联系我们

上一个：集合式高压电容器
下一个：没有下一个

产品规格


表 1	表 2	表 3

序号	规格	额定电压	额定容量	额定电容	外形尺寸					单台重量
序号	规格	kV	kvar	μF	L	W	h	H	图号	kg
1	BAM6.6/√3-100-1W	6.6/√3	100	21.92	383	163	245	470	1	26
2	BAM6.6A/√3-200-1W		200	43.84	383	163	440	665		37
3	BAM6.6/√3-334-1W		334	73.22	383	179	610	835		53
4	BAM7.2/√3-100-1W	7.2/ √3	100	18.42	383	163	240	465		25
5	BAM7.2/√3-200-1W		200	36.84	383	163	160	385		33
6	BAM7.2/√3-334-1W		334	61.53	383	179	570	795		66
7	BAM11/√3-100-1W	11k/√3	100	7.89	383	163	250	560	2	27
8	BAM11/√3-200-1W		200	15.78	383	163	380	690		35
9	BAM11/√3-334-1W		334	26.36	383	163	600	910		59
10	BAM12/√3-100-1W	12/ √3	100	6.63	383	163	270	580		27
11	BAM12/√3-200-1W		200	13.26	383	163	420	730		37
12	BAM12/√3-334-1W		334	22.15	383	163	620	930		56
13	BAM10.5-100-1W	10.5	100	2.89	383	163	240	550		25
14	BAM10.5-200-1W		200	5.77	383	163	420	730		38
15	BAM10.5-334-1W		334	9.64	383	163	600	910		52
16	BAM11-100-1W	11	100	2.63	383	163	245	555		25
17	BAM11-200-1W		200	5.26	383	163	425	735		41
18	BAM11-334-1W		334	8.79	383	163	650	960		61
19	BAM12-100-1W	12	100	12.21	383	163	250	560		29
20	BAM12-200-1W		200	4.42	383	163	410	720		41
21	BAM12-334-1W		334	7.38	383	179	580	890		59
22	BAM12-500-1W		500	11.05	383	179	835	1145		83
23	BAM13-100-1W	13	100	1.88	383	163	250	560		27
24	BAM13-200-1W		200	3.77	383	163	440	750		41
25	BAM13-334-1W		300	6.29	383	163	605	915		50
26	BAM22/√3-200-1W	22/√3	200	3.95	515	145	420	835	3	50
27	BAM22/√3-334-1W	22/√3	334	6.59	645	190	420	835		77
28	BAM23/√3-200-1W	23/√3	200	3.61	515	145	420	835		50
29	BAM23/√3-334-1W	23/√3	334	6.03	645	190	420	835		77
30	BAM24/√3-200-1W	24/√3	200	3.32	515	145	420	835		50
31	BAM24/√3-334-1W	24/√3	334	5.54	645	190	420	835		77

序号	规格	额定电压	额定容量	额定电容	外形尺寸					单台重量
序号	规格	kV	kvar	μF	L	W	h	H	图号	kg
1	BAM6.6/√3-200-1W	6.6/ √3	200	43.84	383	163	460	685		48
2	BAM6.6/√3-300-1W		300	65.77	383	163	645	870		57
3	BAM6.6/√3-334-1W		334	73.22	383	163	650	875		58
4	BAM6.6/√3-500-1W		500	109.61	383	179	790	1015		76
5	BAM7.2/√3-200-1W	7.2/ √3	200	36.84	383	163	445	670		36
6	BAM7.2/√3-334-1W		334	61.53	383	163	600	825		60
7	BAM7.2/√3-417-1W		417	76.81	383	163	875	1100		81
8	BAM7.2/√3-500-1W		500	92.1	383	163	910	1135	1	86
9	BAM10.5/√3-200-1W	10.5 √3	200	17.32	383	163	420	730	2	37
10	BAM10.5/√3-334-1W		334	28.93	383	163	630	940		59
11	BAM10.5/√3-400-1W		400	34.65	383	163	675	985		65
12	BAM11h3—200—1W	11/ √3	200	15.78	383	163	420	730		39
13	BAM11/√3-334-1W		334	23.68	383	163	630	940		59
14	BAM11/√3-417-1W		417	32.91	383	163	770	1080		73
15	BAM11/ √3-500-1W		500	39.46	383	179	790	1100		78
16	BAM11/√3-600-1W		600	47.35	383	179	980	1290		86
17	BAM12/ √3-200-1W	12/ √3	200	13.26	383	163	465	775		41
18	BAM12/√3-334-1W		334	22.15	383	163	660	970		60
19	BAM12/√3-400-1W		400	26.53	383	179	750	1060		74
20	BAM12/√3-500-1W		500	33.16	383	179	865	1175		82
21	BAM12/√3-600-1W		600	39.79	383	179	1025	1335		86
22	BAM11/2 √3-200-1W	11/2 √3	200	63.14	383	163	450	760		38
23	BAM11/2 √3-334-1W		334	105.44	383	179	635	945		66
24	BAM11/2 √3-417-1W		417	131.64	383	179	760	1070		77
25	BAM12/2 √3-200-1W	12/2 √3	200	53.05	383	163	470	780		34
26	BAM12/2 √3-334-1W		334	88.6	383	179	650	960		73
27	BAM12/2 √3-417-1W		417	110.61	383	179	765	1075		75
28	BAM11/2-334-1W	11/2	334	35.15	383	179	580	890	2	59
29	BAM11/2-417-1W		417	43.88	383	179	720	1030		70
30	BAM11/2-500-1W		500	52.61	383	179	975	1285		96
31	BAM11/2-600-1W		600	63.14	383	179	1010	1320		86
32	BAM12/2-334-1W	12/2	334	29.53	383	163	640	950		60
33	BAM12/2-417-1W		417	36.87	383	179	795	1105		72
34	BAM12/2-500-1W		500	44.21	383	179	965	1275		95
35	BAM12/2-600-1W		600	53.05	383	179	1010	1320		86
36	BAM10.5-400-1W	10.5	400	11.55	383	179	890	1200		86
37	BAM10.5-417-1W		417	12.04	383	179	710	1020		63
38	BAM10.5-500-1W		500	14.44	383	179	810	1120		68
39	BAM10.5-667-1W		667	19.26	383	179	1060	1370		87
40	BAM10.5-700-1W		70	20.21	383	179	1115	1425		95
41	BAM11-334-1W	11	334	8.79	383	163	590	900		56
42	BAM11-400-1W		400	10.52	383	163	795	1105		68
43	BAM11-417-1W		417	10.97	383	163	830	1140		70
44	BAM11-500-1W		500	13.15	383	179	930	1240		89
45	BAM11-667-1W		667	17.55	383	179	1075	1385		90
46	BAM11-700-1W		700	18.42	383	179	1115	1425		99
47	BAM12-500-1W	12	500	11.05	383	179	795	1105		89
48	BAM12-667-1W		667	14.74	383	179	1105	1415		90
49	BAM12-700-1W		700	15.47	383	179	1160	1470		99

序号	规格	额定电压 kV	额定容量 kvar	额定电容 μF	外形尺寸					单台重量 kg
序号	规格	额定电压 kV	额定容量 kvar	额定电容 μF	L	W	h	H	图号	单台重量 kg
1	AAM4.2-300-1W	4.2	300	54.13	383	163	760	1070	2	68
2	AAM4.356-325-1W	4.356	325	54.52	383	163	765	1075		63
3	AAM5.703-585.4-1W	5.703	585.4	57.29	383	179	960	1270		110
4	AAM6-500-1W	6	500	44.21	383	179	1120	1430		101
5	AAM6.45-325-1W	6.45	325	24.87	383	163	765	1075		70
6	AAM6.8-300-1W	6.8	300	22.72	383	163	755	1065		68
7	AAM6.841-421.1-1W	6.841	421.1	28.62	383	179	845	1155		78
8	AAM6.928-500-1W	6.928	500	33.15	383	179	835	1145		90
9	AAM6.93-334-1W	6.93	334	22.13	383	179	635	945		62
10	AAM6.94-477-1W	6.94	477	31.49	383	179	960	1270		90
11	AAM6.962-109.6-1W	6.962	109.6	59.44	383	179	840	1150		79
12	AAM7-475-1W	7	475	30.85	383	179	895	1205		89
13	AAM7.29-442.4-1W	7.29	442.4	26.5	383	179	910	1220		89
14	AAM7.47-464.8-1W	7.47	464.8	67.84	383	179	950	1260		92
15	AAM7.5-415-1W	7.5	415	55.33	383	179	820	1130		81
16	AAM7.537-454.2-1W	7.537	454.2	15.45	383	179	890	1200		88
17	AAM7.621-441.7-1W	7.621	441.7	59.5	383	179	875	1185		86
18	AAM7.88-334-1W	7.88	334	17.12	383	163	660	970		60
19	AAM8-500-1W	8	500	24.86	383	179	925	1235		91
20	AAM8.24-442.6-1W	8.24	442.6	20.75	383	179	890	1200		88
21	AAM9.815-175-1W	9.815	175	5.78	383	163	520	830		47
22	AAM11.5-500-1W	11.5	500	12.03	383	179	910	1220		97
23	AAM11.6-395-1W	11.6	395	9.23	383	163	810	1120		68
