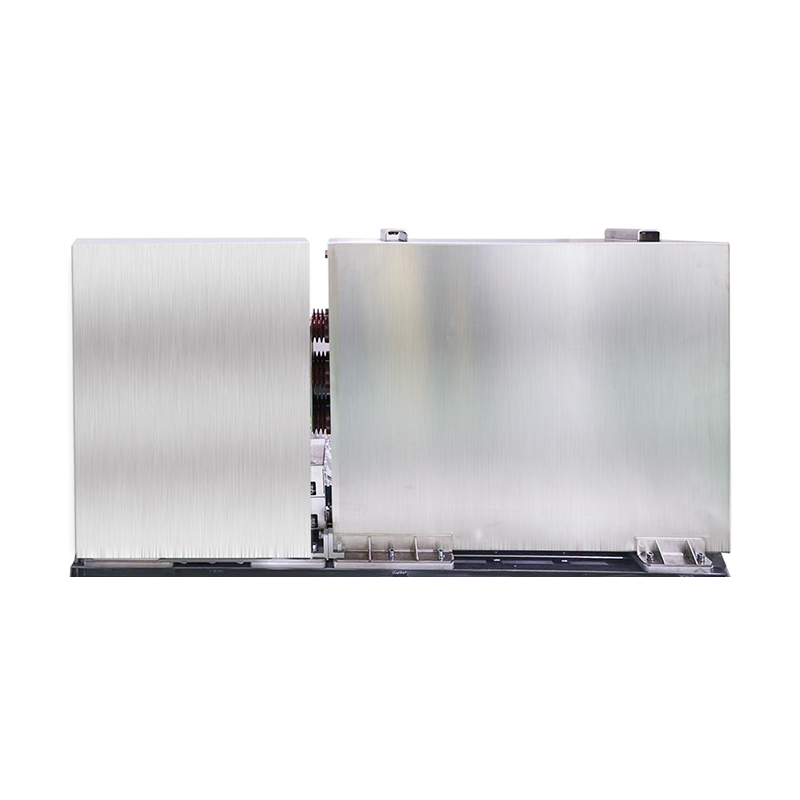

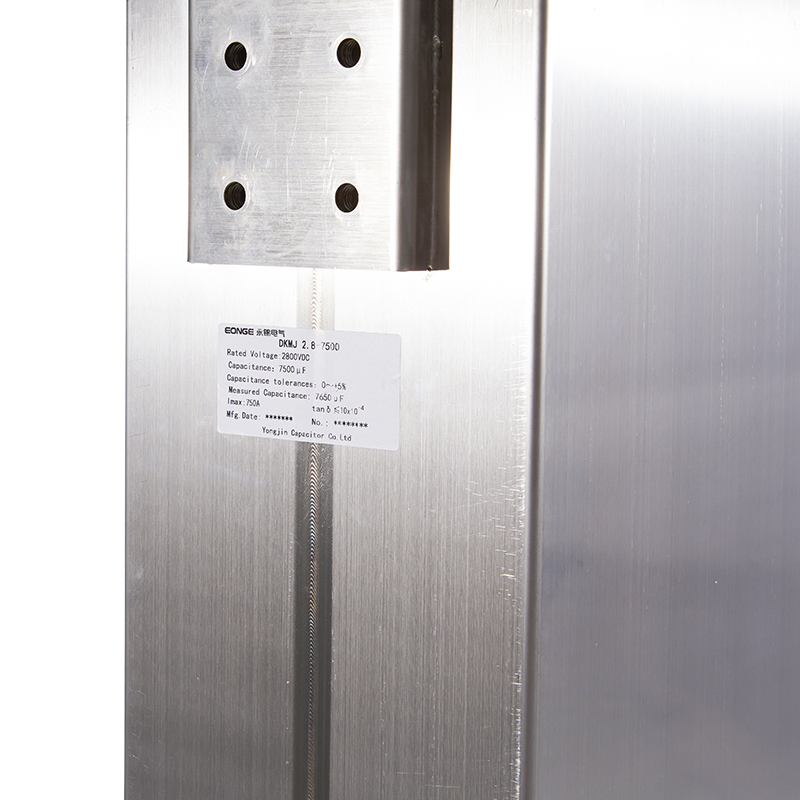

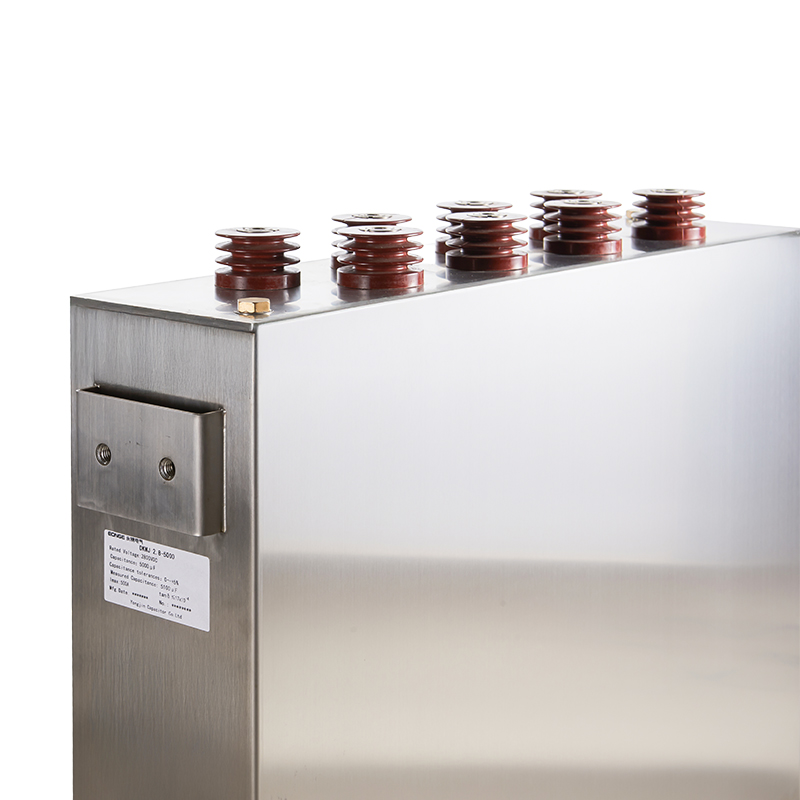

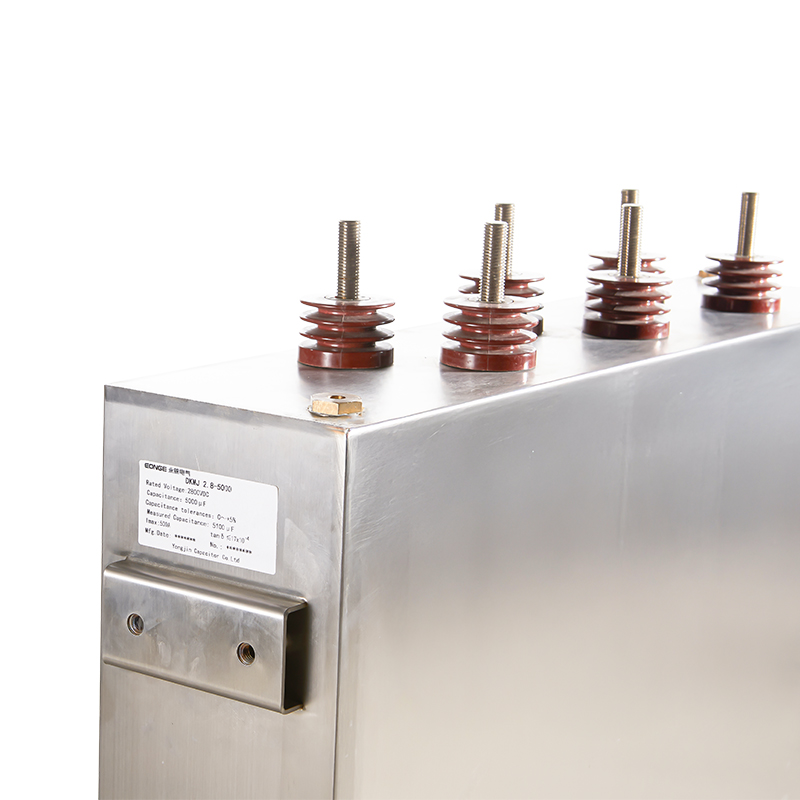

柔性直流输电换流阀用直流支撑电容器

产品特点
通用技术要求
特殊技术要求
长使用寿命：不低于40年，且电容变化率不超过5%；
高可靠性要求：低故障率，低于100 FIT；
防火要求：干式、无油，且符合UL-94V0阻燃等级；
防爆要求：配备泄压阀和/或压力开关。
特殊技术要求
高纹波电压；
低自感及低等效串联电阻；
高谐波电流；
产品尺寸
支持根据工程要求进行定制设计。

主要应用：

主要应用：用于柔性直流输电的直流支撑电容器是柔性直流输电系统中的关键组件之一。这些电容器与IGBT、IGCT等开关器件一同集成在阀塔内，构成模块化单元；其主要功能是稳定直流母线电压、吸收纹波电流，并同时对开关器件（如IGBT、IGCT等）提供保护。

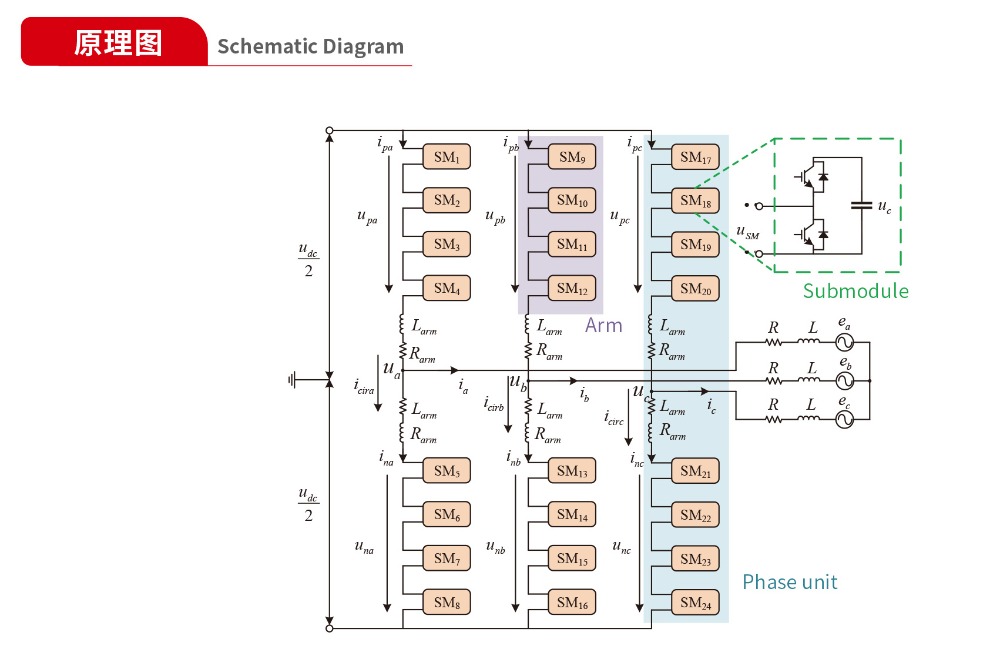

电压源换流器高压直流（VSC-HVDC）输电是一种基于电压源换流器（VSC）的新型电力输送方式，主要分为三种拓扑结构：两电平、三电平以及模块化多电平换流器（MMC）。MMC技术具有损耗低、谐波小、可扩展性强等优势，已成为VSC-HVDC输电领域的主流技术方案。MMC换流阀由三相单元组成，每个相单元包含上、下两个桥臂，而每个桥臂又由多个子模块构成。直流侧支撑电容器（即直流母线电容器）是子模块中的重要组件。作为换流器直流侧的储能元件，它为换流器提供直流电压支撑，在系统发生故障时缓冲直流侧电压波动，降低直流侧电压纹波，并为受端提供直流电压支持。直流侧支撑电容器对于换流阀乃至整个电力输电系统的安全、稳定运行至关重要。

主要应用领域：用于VSC-HVDC输电的直流侧支撑电容器是该输电系统中的关键组件之一；它与IGBT、IGCT等换流开关器件共同构成模块单元，并安装于阀塔之中，主要用于支撑直流母线电压、吸收纹波电流，以及保障IGBT、IGCT等开关器件的运行安全。
