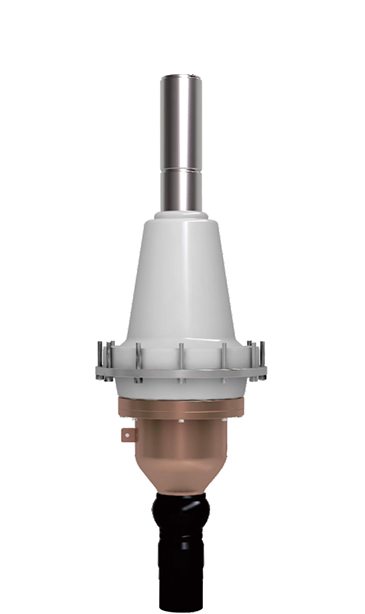

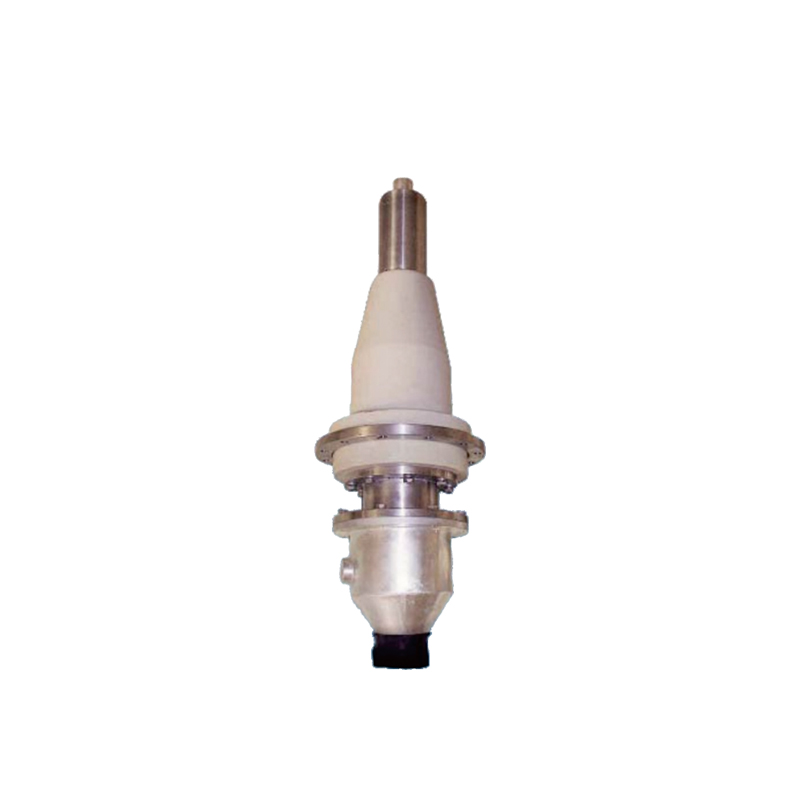

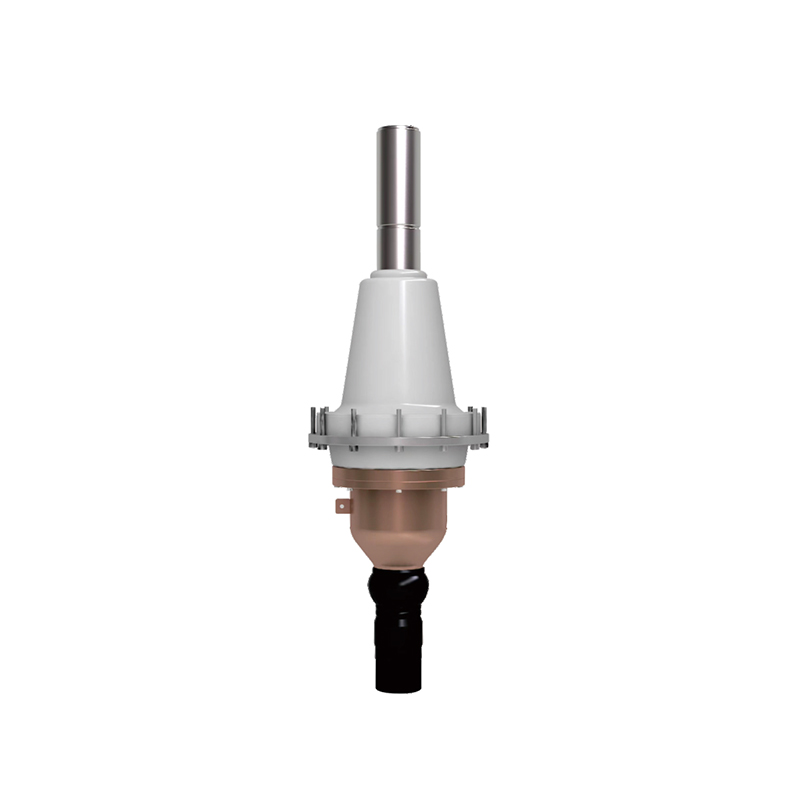

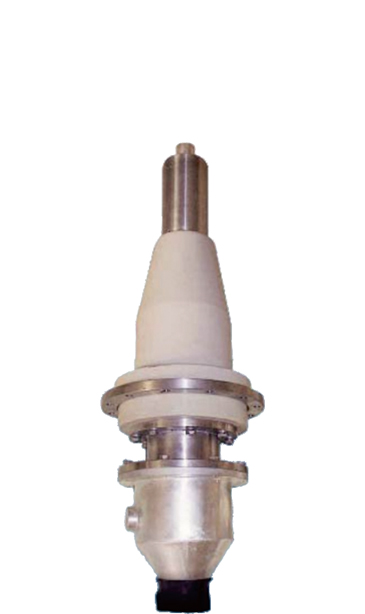

66-220kV干式GIS电缆终端

简介：
66-220kV干式GIS电缆终端为纯干式结构，电缆线芯和环氧套管有插入式及插拔式两种结构，安装、维护更方便，内部无液体、气体介质，节省了大量空间。

产品符合:
IEC60840《额定电压30kV(Um=36kV)以上至150kV(Un=170kV)挤包绝缘电缆及其附件》
IEC62067《额定电压150kV(Um=170kV)以上至500kV(Um=550kV)挤包绝缘电缆及其附件》
IEC62271-209《额定电压52kV以上气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接充流体及干式电缆终端》
GB/T22078.3《额定电压500kV交联聚乙烯绝缘电力电缆及其附件第三部分:电缆附件》
GB/T18890.3《额定电压220kV交联聚乙烯绝缘电力电缆及其附件第三部分:电缆附件》
GB/T11017.3《额定电压110kV交联聚乙烯绝缘电力电缆及其附件第三部分:电缆附件》
GB/T22381《额定电压72.5kV及以上气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接充流体及干式电缆终端》

使用条件:
A.额定电压64/110kV
最高工作电压126kV
适用电缆截面240-1600mm²
B.额定电压127/220kV
最高工作电压252kV
适用电缆截面240-2500mm²

产品特点:
预制电应力控制锥选用特种液体硅橡胶制造;
选用新型双酚环氧，真空浇注，机械电气性能优良;
弹簧压紧，全干式，不用灌注绝缘介质，可避免产品在运行过程中的漏油现象;
可安装智能测温元件，对电缆运行状态在线监测;
“插入式”系传统安装方式:先将产品整体安装，再插入GIS组合电器(变压器)电缆终端仓内；
“插拔式”系可插拔安装方式:先将环氧套管安装于GIS组合电器(变压器)电缆终端仓内，再将电缆及应力锥插入环氧套管;
