产品符合：
IEC60502.4《额定电压1kV到30kV挤压绝缘电力电缆及附件第四部分:电力电缆附件的试验要求》
GB/T12706.4《额定电压1kV到35kV挤包绝缘电力电缆及附件第四部分:电力电缆附件的试验要求》
JB/T 10740.1《额定电压6kV到35kV挤包绝缘电力电缆冷收缩式附件:终端》
T/CEC 118《额定电压35kV及以下冷缩电缆附件技术规范》
适用范围：
额定电压:0.6/1kV、8.7/15kV、12/20kV、18/20kV、18/30kV、26/35kV
适用截面:25-630mm²
海拔高度:0-4500m
环境温度:-40-+45℃
污秽等级:e级污秽
产品型号：
三芯户外终端WLS3-电压-截面
三芯户内终端NLS3-电压-截面
单芯户外终端WLS1-电压-截面
单芯户内终端NLS1-电压-截面
多芯户外终端WLS芯数-电压-截面
多芯户内终端NLS芯数-电压-截面
 |
 |
 |
 |

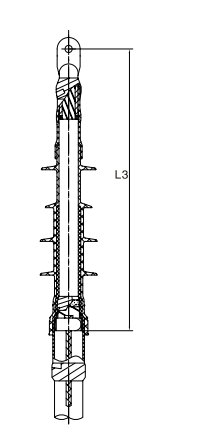

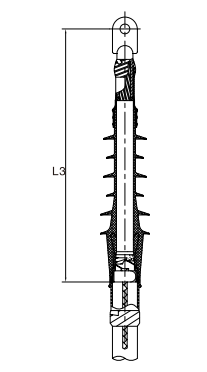

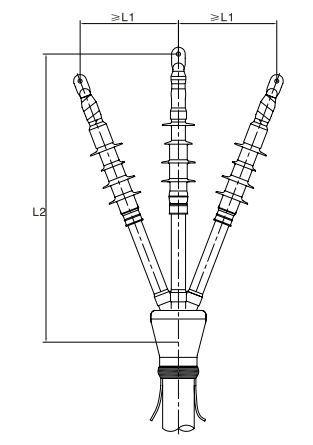

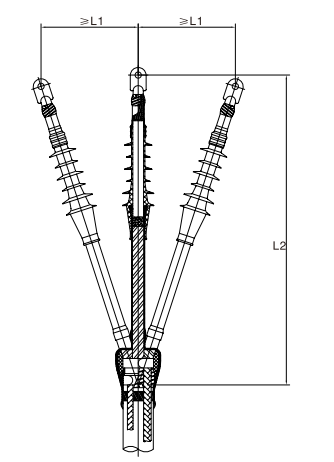

| 三芯管式户外 | 单芯管式户外 | 单芯锥式户外 | 三芯锥式户外 |
户外终端外形尺寸
| 电压等级 | 8.7/15kV、12/20kV | 18/30kV | 26/35kV | |
| Structure type | Tubular | Cone type | Tubular | cone type |
| L1mm | ~200 | ~200 | ~1100 | ~1500 |
| L2mm | ~800 | ~770 | ~300 | ~400 |
| L3mm | ~430 | ~400 | ~500 | ~700 |
 |
 |
 |
 |

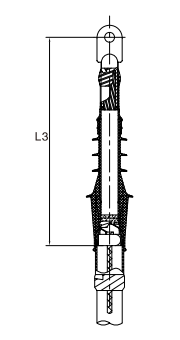

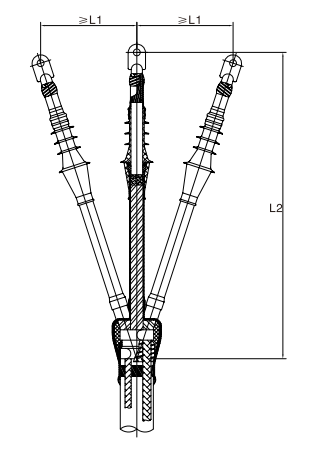

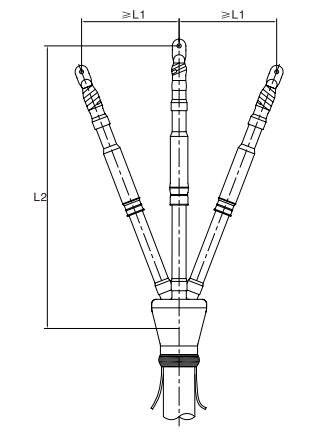

| 三芯管式户内 | 单芯管式户内 | 单芯锥式户内 | 三芯锥式户内 |
户内终端外形尺寸
| 电压等级 | 8.7/15kV、12/20kV | 18/30kV | 26/35kV | |
| 结构类型 | 管式 | 锥式 | 管式 | 锥式 |
| L1mm | ~150 | ~150 | ~950 | ~1200 |
| L2mm | ~700 | ~650 | ~180 | ~300 |
| L3mm | ~400 | ~310 | ~500 | ~600 |
