YJ-BSIC-C/D 抗谐波智能集成电力电容器

精密工程组件
先进的过零投切技术
符合 GB/T29312《低压无功功率补偿投切装置》标准

晶闸管：具备 ≥1800V 的耐压能力，集成了完善的过电压保护电路、电压浪涌抑制电路（VT）以及浪涌电流抑制电路（dv/dt），以确保晶闸管免受损坏。采用专用的原副边隔离式高频脉冲变压器对晶闸管进行强制触发，通过大功率触发实现快速、深度导通。

自保持继电器：该大功率自保持继电器额定电流 ≥100A，触点间耐压能力 ≥3000V。

零压差合闸：实现无冲击投入及无电弧零电流切断。开关的机械与电气寿命高达 120 万次（针对带负载投切工况）。

集成化：将电容器、电抗器（视需求配置）、投切器件、保护功能、监测功能、通信模块及控制器集成为一体化模块。

智能化：自动执行并完成监测、控制、执行、保护及通信等各项功能；可根据配电网的电能质量状况进行自主适应调节，并实现自动组网运行。

配备完善的保护功能，涵盖过电压、欠电压、过电流、不平衡、谐波、过温等多种异常工况。

电力电容器采用低电场强度设计，确保设备具备长久的使用寿命、卓越的稳定性和可靠性。

采用电压过零投入、电流过零切除的投切策略，实现了真正意义上的无涌流投切。

配备先进的通风散热技术，对环境温度具有极高的耐受能力。其中，抗谐波型产品搭载脉动负压散热系统，利用负压空气对流原理进行冷却；同时，电抗器与电力电容器在空间布局上相互隔离，有效避免了电抗器的热辐射对电容器产生影响。

采用先进的防爆技术，其安全性能已达到国际先进水平，能够有效防止事故的进一步扩大与升级。

无功补偿型：根据不同的投切方式，细分为微型智能型、标准智能型及高性能智能型。

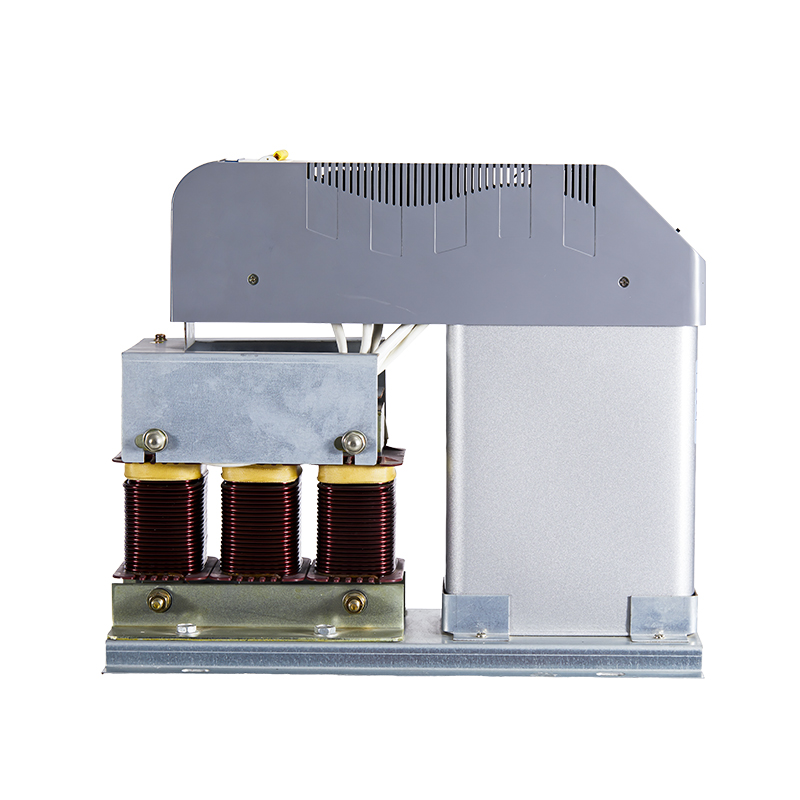

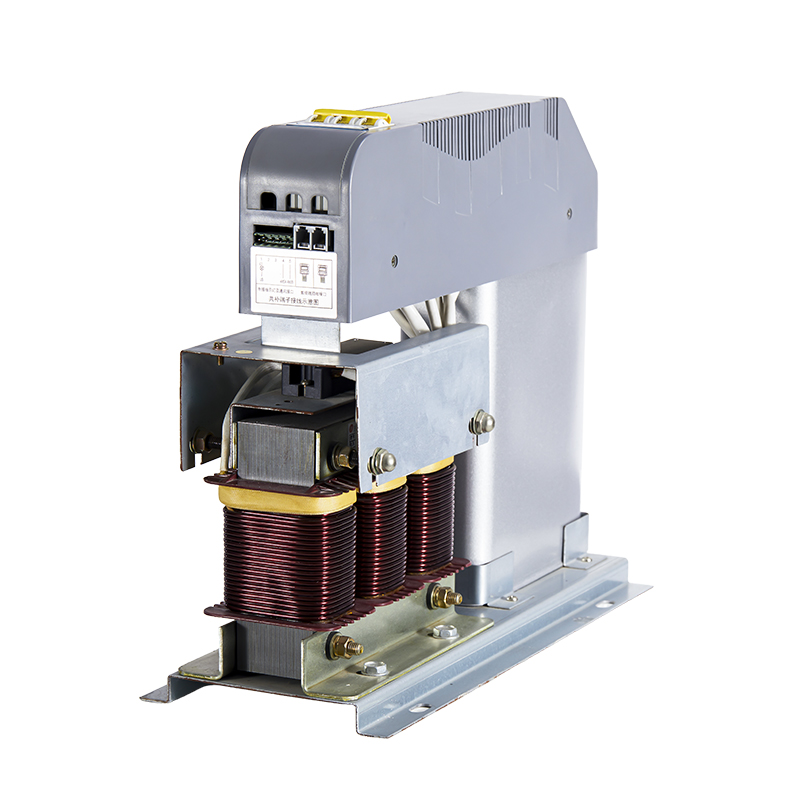

抗谐波型：通过与串联电抗器及不同类型的投切开关相配合，细分为微型智能型、标准智能型及高性能智能型抗谐波一体化电力电容器。

测量功能
测量并显示电网电压、电流、有功功率、无功功率及功率因数；同时具备电流互感器（CT）极性检测等功能。

保护功能
具备过压、欠压、过流、缺相、谐波、超温及其他异常工况下的保护功能。

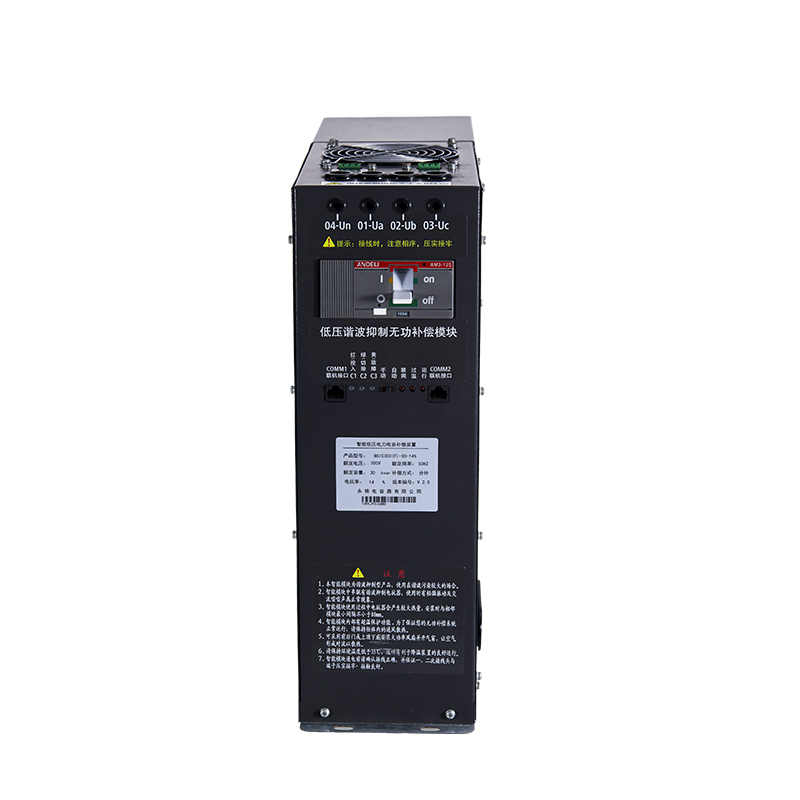

人机界面（HMI）
显示电容器运行状态及电网参数；
支持参数设置，包括电容器容量、地址编码、投切阈值、投切延时及互感器变比等；
实时监测配电网参数、电容器温度及补偿电流；数据可通过RS485接口进行传输。

谐波抑制功能
抗谐波型智能电容器能够有效抑制谐波放大效应，确保无功补偿装置在谐波环境下依然能够保持稳定、可靠的运行。
